為幫助用戶快速了解和配置?？迪盗性O(shè)備的接線方式，本文將針對

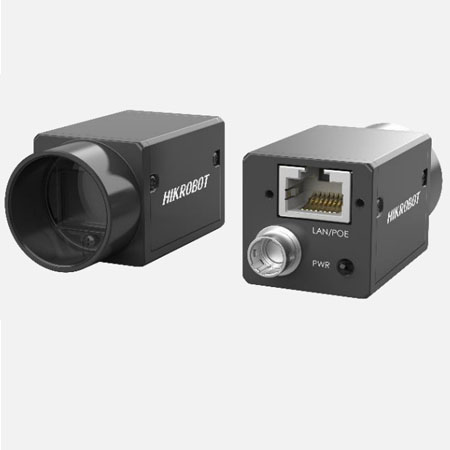

海康MV-CA050-20GM 500萬像素網口面陣相機

一、海康面陣相機接線說明

?？得骊囅鄼C(jī)使用6-pin P7接口，其功能設計包括電源輸入、光耦隔離信號輸入輸出，以及GPIO通用接口。

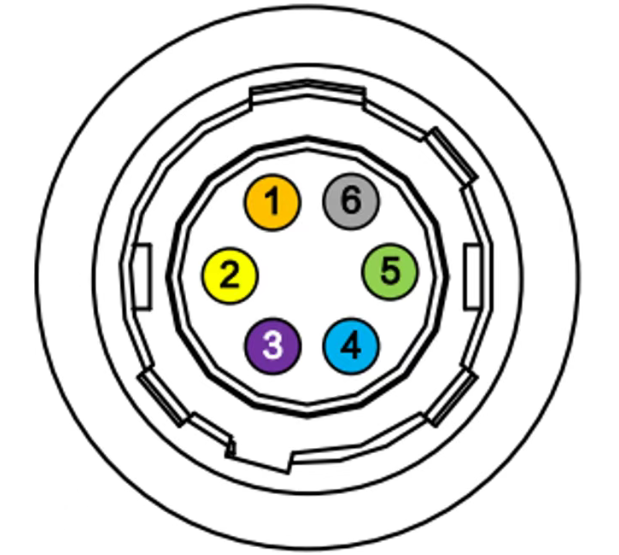

6-pin P7 接口

1. 接口引腳定義

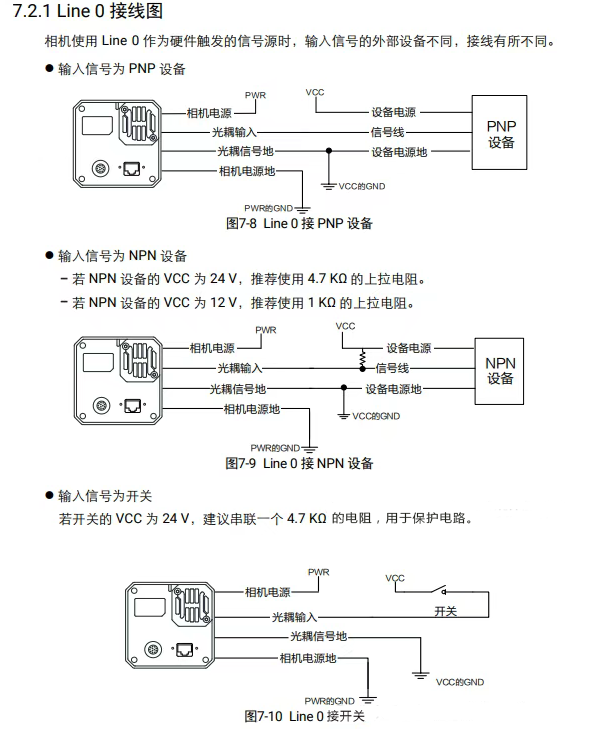

2. 接線說明

• PNP輸入設備接線：輸入信號為PNP設備時，VCC需接24V，并通過4.7kΩ上拉電阻穩定信號。
• NPN輸入設備接線：NPN設備VCC為12V時，推薦使用1kΩ上拉電阻。
• 開關信號輸入接線：輸入信號接開關時，建議串聯4.7kΩ電阻保護電路。

二、?？稻€陣相機接線說明

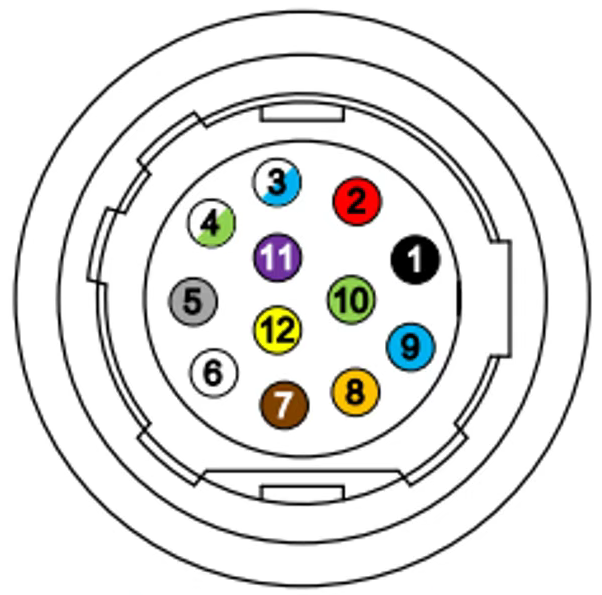

海康線陣相機采用12-pin P10接口，支持多路差分輸入輸出信號。

12-pin 接口

1. 接口引腳定義

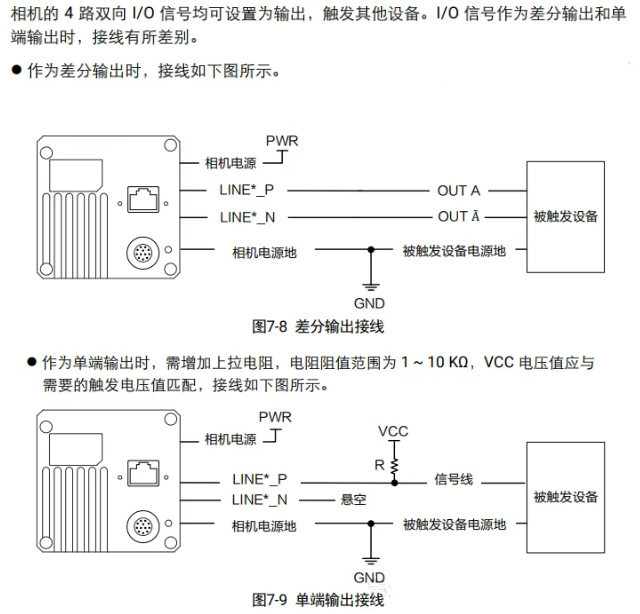

2. 接線說明

• PNP輸入設備：信號正極接VCC，通過4.7kΩ電阻連接。

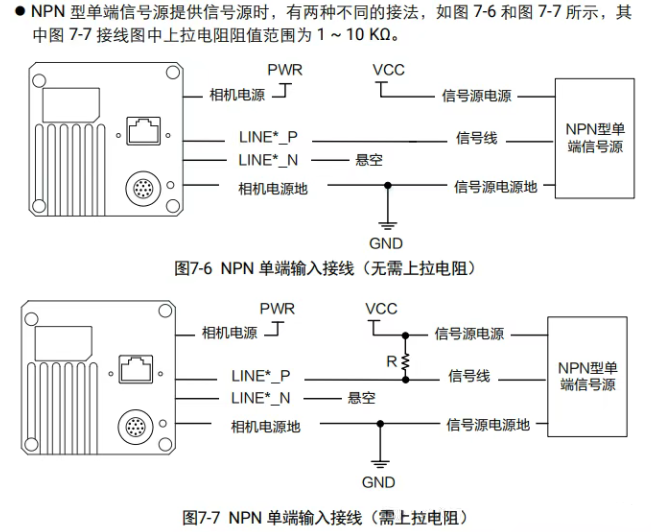

• NPN輸入設備：推薦1~10kΩ上拉電阻以穩定信號。


• 差分輸出設備：差分信號正負端分別接外部設備對應正負端。

三、?？底x碼器接線說明

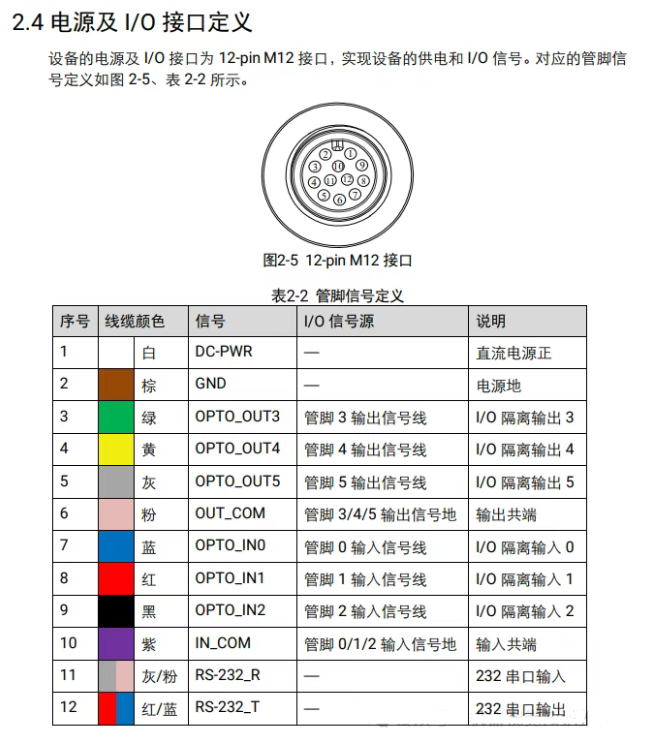

海康讀碼器使用12-pin M12接口，提供光耦隔離輸入輸出及串口通信功能。

海康ID5000系列全功能型固定式工業讀碼器

1. 接口引腳定義

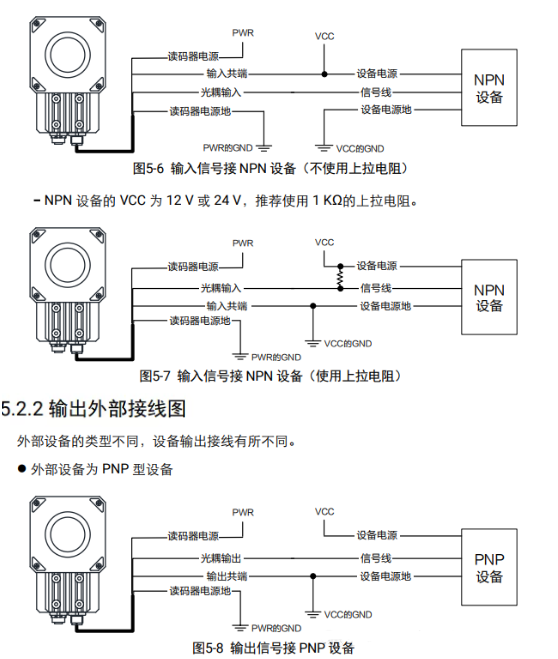

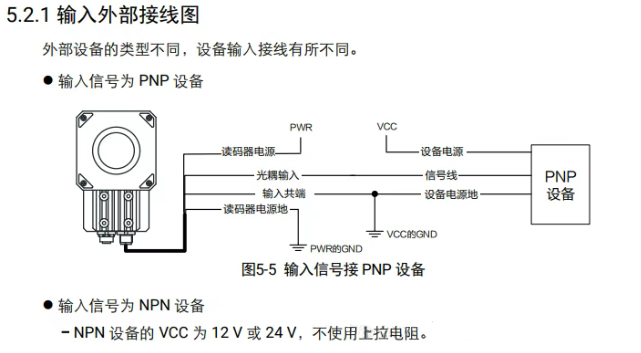

2. 接線說明

• PNP輸入設備：信號線與VCC接入。

• NPN輸入設備：12V或24V時，建議串聯1kΩ電阻穩定信號。

• 光耦隔離輸出：通過OUT_COM公共端連接信號設備輸入端。

四、?？?D相機接線說明

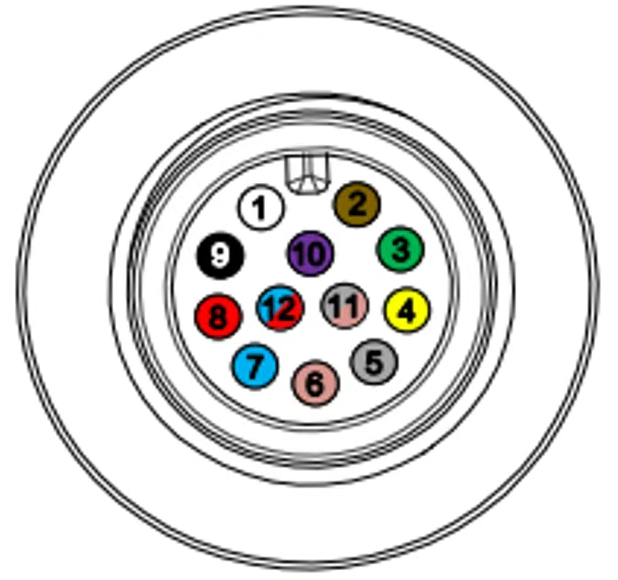

?？?D相機采用12-pin M12接口，支持差分信號輸入輸出及RS-232串口通信。

電源及I/O接口

1. 接口引腳定義

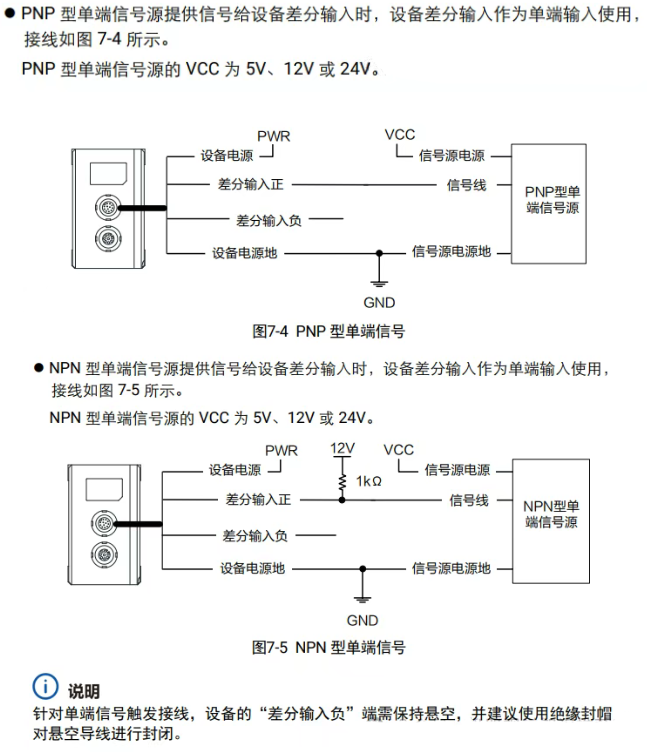

2. 接線說明

• PNP單端信號：信號正極接差分正端，負端懸空絕緣。

• NPN單端信號：串聯1kΩ電阻連接差分正端，負端懸空。

?？迪盗邢鄼C(jī)和讀碼器的接線方式靈活，涵蓋多種信號輸入輸出需求。用戶在接線過程中需特別注意以下幾點：

1. 根據設備類型選擇適配的輸入輸出模式（PNP或NPN）。
2. 使用推薦的電阻值保護電路，確保信號穩定。
3. 正確連接電源和地線，避免損壞設備。

以上信息為?？翟O(shè)備的接線配置提供了全面參考，助力用戶高效完成設備連接與調試。
